Dlaczego odlew obudowy sprężarki ma kluczowe znaczenie dla wydajności sprężarki?

Sprężarki, jako niezbędne urządzenia energetyczne w przemyśle, znajdują szerokie zastosowanie w klimatyzacji, chłodnictwie, narzędziach pneumatycznych i innych dziedzinach. The Odlew obudowy sprężarki bezpośrednio wpływa na wydajność i niezawodność sprężarki.

Podstawowe funkcje i wymagania dotyczące obudów sprężarek

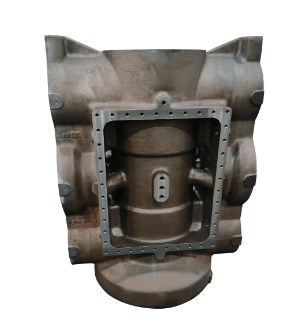

Obudowa sprężarki jest zewnętrzną konstrukcją sprężarki. Obsługuje różne elementy wewnętrzne, w tym wirniki, tłoki i łożyska, i działa w warunkach wysokiego ciśnienia i niskiej temperatury. Jego główną funkcją jest zapewnienie stabilnej pracy elementów wewnętrznych przy jednoczesnej odporności na zewnętrzne wstrząsy mechaniczne, rozszerzalność i kurczliwość cieplną oraz korozję powodowaną przez różne media. Wymagania dotyczące odlewu obudowy muszą nie tylko spełniać wymagania dotyczące wytrzymałości, twardości i trwałości, ale także wymagają dużej precyzji i dobrego wykończenia powierzchni, aby zapewnić długoterminową stabilną pracę sprężarki.

Podczas procesu produkcyjnego obudowa sprężarki musi posiadać następujące ważne cechy:

• Odporność na ciśnienie: Ponieważ sprężarka wytwarza podczas pracy wysokie ciśnienie, obudowa musi być w stanie wytrzymać ciśnienie wewnętrzne i zewnętrzne.
• Odporność na korozję: Obudowa musi charakteryzować się dobrą odpornością na korozję, szczególnie w zastosowaniach chłodniczych, gdzie może mieć kontakt z różnymi chemikaliami.
• Stabilność termiczna: W środowiskach o wysokiej temperaturze należy ściśle kontrolować rozszerzalność cieplną i stabilność materiału obudowy.
• Dokładność wymiarowa: Precyzyjny odlew jest podstawą zapewnienia płynnej pracy sprężarki.

Proces odlewania obudowy sprężarki

Proces odlewania obudowy sprężarki ma kluczowe znaczenie dla zapewnienia jej wytrzymałości konstrukcyjnej i dokładności wymiarowej. Typowe procesy odlewania obejmują odlewanie piaskowe, odlewanie precyzyjne i odlewanie stopów aluminium. Każdy proces ma swoje zastosowanie, cechy i zalety, a wybór odpowiedniego procesu może znacznie poprawić wydajność produkcji i obniżyć koszty.

Odlewanie piasku

Odlewanie piaskowe jest tradycyjną i powszechnie stosowaną metodą odlewania, odpowiednią do masowej produkcji obudów sprężarek. Jego największą zaletą jest to, że wykonanie formy jest proste, a koszt niski i pozwala na odlewanie stosunkowo skomplikowanych kształtów. Jednakże wadą tego procesu jest to, że dokładność powierzchni jest niska, a odlewy mogą wymagać późniejszej obróbki, aby spełnić wymagania dotyczące dokładności.

Precyzyjne odlewanie

Odlewanie precyzyjne może zapewnić większą dokładność odlewania i jest odpowiednie do obudów sprężarek wymagających dużej precyzji i cieńszych ścianek. Używając form woskowych lub innych materiałów do wykonania form, można osiągnąć większą dokładność odlewania i lepszą jakość powierzchni. Odlewanie precyzyjne nadaje się do produkcji wysokiej klasy lub małych partii obudów sprężarek. Chociaż koszt jest wyższy, może skutecznie poprawić wydajność produktu.

Odlew ze stopu aluminium

W przypadku obudów sprężarek wymagających lekkiej konstrukcji powszechnym wyborem jest odlew ze stopu aluminium. Stopy aluminium mają nie tylko dobrą odporność na korozję, ale także niską gęstość, co skutecznie zmniejsza całkowitą masę sprężarki. Obudowy ze stopów aluminium są szeroko stosowane w wysokowydajnych i energooszczędnych sprężarkach.

Wybór materiałów i optymalizacja wydajności

Wybór materiału na obudowy sprężarek ma kluczowe znaczenie dla ich wydajności. Właściwości fizyczne i chemiczne różnych materiałów bezpośrednio determinują wytrzymałość na ściskanie, odporność na temperaturę i odporność na korozję obudowy sprężarki. Typowe materiały obudowy sprężarek obejmują żeliwo, stop aluminium, stop magnezu i stop miedzi.

Żeliwo

Ze względu na dobrą lejność i dużą wytrzymałość żeliwo jest powszechnie stosowane do produkcji korpusów sprężarek dużej mocy. Zaletami żeliwa są jego niższy koszt i dobra obrabialność, ale jego duża gęstość i kruchość mogą ograniczać jego zastosowanie w niektórych lekkich sprężarkach.

Stop aluminium

Stop aluminium jest jednym z powszechnie stosowanych materiałów na obudowy nowoczesnych sprężarek, szczególnie w zastosowaniach wymagających lekkości i dużej odporności na korozję. Stop aluminium ma niską gęstość, skutecznie zmniejszając całkowitą masę sprężarki, a także posiada dobrą odporność na korozję, dzięki czemu nadaje się do urządzeń chłodniczych i małych sprężarek.

Stop magnezu

Stop magnezu to nowy, lekki materiał o właściwościach podobnych do stopu aluminium, ale o jeszcze niższej gęstości, co dodatkowo zmniejsza wagę sprężarki. Stop magnezu ma słabą odporność na korozję, dlatego wymagana jest specjalna obróbka antykorozyjna.

Stop miedzi

Stop miedzi charakteryzuje się doskonałą przewodnością cieplną i odpornością na korozję, dzięki czemu nadaje się na obudowy sprężarek, które muszą wytrzymać wysokie temperatury lub wilgotne środowisko. Wadami stopu miedzi są jego wyższy koszt i stosunkowo większa waga, dlatego jest mniej powszechny w lekkich konstrukcjach.

Kontrola jakości i kontrola obudów sprężarek

Po odlaniu obudowy sprężarek muszą zostać poddane rygorystycznej kontroli jakości, aby upewnić się, że spełniają wymagania projektowe. Typowe metody kontroli obejmują badania ultradźwiękowe, badania rentgenowskie, badania cząstek magnetycznych i badania penetracyjne cieczy. Te metody kontroli mogą skutecznie wykrywać defekty, takie jak pęknięcia, pory i wtrącenia, które mogą wystąpić podczas procesu odlewania, zapewniając w ten sposób jakość produktu.

Badania ultradźwiękowe

Metoda ta wykorzystuje fale ultradźwiękowe do wykrywania wewnętrznych defektów materiałów, szczególnie w obudowach sprężarek z żeliwa i stopów aluminium, dokładnie identyfikując drobne wewnętrzne pęknięcia lub pory.

Badania rentgenowskie

Badania rentgenowskie nadają się do kontroli wewnętrznej struktury obudów sprężarek, dokładnej identyfikacji defektów i są szczególnie skuteczne w przypadku odlewów o skomplikowanych kształtach.

Badanie cząstek magnetycznych

Metoda ta polega na nałożeniu proszku magnetycznego na powierzchnię odlewu i wykorzystaniu zmian pola magnetycznego do wykrywania pęknięć i defektów powierzchni. Metoda ta jest odpowiednia dla żeliwnych korpusów sprężarek.

Testy penetracyjne cieczy

Metoda ta wykorzystuje płynny penetrant, który wnika w powierzchnię osłonki, ujawniając defekty na powierzchni i pomagając wykryć drobne pęknięcia i pory.

Przyszłe trendy rozwojowe w odlewaniu obudów sprężarek

Dzięki ciągłemu postępowi technologicznemu procesy odlewania obudów sprężarek i dobór materiałów podlegają ciągłym innowacjom. Od bardziej wydajnych technik odlewania po bardziej przyjazne dla środowiska i lekkie materiały, przyszłe obudowy sprężarek będą skupiać się bardziej na zrównoważeniu wydajności i kosztów. Jednocześnie wraz z rozwojem inteligentnych technologii produkcji i automatyzacji, wydajność produkcji i spójność produktu obudów sprężarek będą ulegać dalszej poprawie.

Często zadawane pytania (FAQ)

Dlaczego na obudowy sprężarek wybiera się materiały o wysokiej wytrzymałości?

Obudowy sprężarek muszą wytrzymywać wysokie ciśnienie i drastyczne zmiany temperatury, dlatego należy wybrać materiały o wysokiej wytrzymałości, odporności na ciśnienie i wysoką temperaturę, aby zapewnić stabilność i długoterminową niezawodność sprężarki.

Jak wybrać odpowiedni proces odlewania?

Wybierając proces odlewania, należy wziąć pod uwagę rozmiar, kształt, wymagania dotyczące dokładności i wielkość produkcji obudowy sprężarki. W przypadku produkcji na dużą skalę odlewanie piaskowe jest bardziej ekonomiczne; w przypadku produktów o wysokiej precyzji i skomplikowanych kształtach bardziej odpowiednim wyborem jest odlewanie precyzyjne.

Co jest bardziej odpowiednie na obudowy sprężarek: stop aluminium czy żeliwo?

Stop aluminium nadaje się do obudów sprężarek, które wymagają lekkości i odporności na korozję, natomiast żeliwo jest bardziej odpowiednie do sprężarek dużej mocy i wymagających wyższych ciśnień. Wybór materiału powinien być określony w oparciu o konkretne zastosowania i wymagania dotyczące wydajności.

Jakie kontrole jakości są wymagane po odlaniu obudowy sprężarki?

Typowe metody kontroli jakości obejmują badania ultradźwiękowe, badania rentgenowskie, badania cząstek magnetycznych i badania penetracyjne cieczy, mające na celu sprawdzenie defektów, takich jak pęknięcia i pory podczas procesu odlewania.
