Przekładnie wysokoobrotowe: podstawowa moc napędzająca przyszłość przemysłu

W wielkiej symfonii współczesnego przemysłu każdy obrót koła zębatego zapewnia precyzyjne przenoszenie mocy i wydajności. W dziedzinach, w których szybkość i wydajność są najważniejsze, wyróżnia się kluczowy element: przekładnia o dużej prędkości . To coś więcej niż tylko część mechaniczna, to główny silnik napędzający szybkie działanie przyszłego przemysłu, będący kulminacją sztuki projektowania mechanicznego i precyzyjnej technologii produkcji.

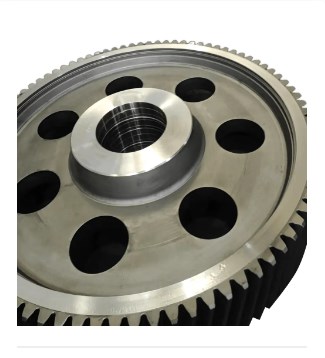

Co to są przekładnie wysokoobrotowe?

Przekładnie przekładniowe o dużej prędkości zostały specjalnie zaprojektowane do stabilnego i wydajnego przenoszenia mocy przy dużych prędkościach, wysokich momentach obrotowych i dużej gęstości mocy. W porównaniu ze zwykłymi przekładniami warunki ich pracy są bardziej wymagające i wymagają wyższych standardów precyzji, wyważenia, wytrzymałości i odporności na zużycie. Przekładnie te są powszechnie stosowane w przemyśle lotniczym, pociągach dużych prędkości, elektrowniach wiatrowych, turbinach gazowych i zaawansowanych robotach przemysłowych. Ich wydajność bezpośrednio determinuje wydajność, niezawodność i żywotność całego systemu.

Projektowanie szybkich przekładni zębatych wymaga wszechstronnego uwzględnienia wielu czynników. Wybór profilu zęba jest kluczowy. Ewolwentowy profil zębów jest szeroko stosowany ze względu na doskonałe właściwości zazębienia i łatwość produkcji. Jednakże w zastosowaniach wymagających dużych prędkości, aby zredukować uderzenia i hałas, często wymagane są modyfikacje profilu zęba, takie jak zaokrąglenie wyrostka robaczkowego i fazowanie grani, aby zoptymalizować zazębienie. Projekt kąta pochylenia linii śrubowej jest również kluczowy. Odpowiedni kąt linii śrubowej może skutecznie zmniejszyć siły osiowe, poprawiając jednocześnie nośność i płynną pracę.

Oprócz profilu zęba należy również dokładnie obliczyć parametry geometryczne przekładni, takie jak moduł, liczba zębów i szerokość zęba. Mniejszy moduł może zmniejszyć rozmiar przekładni, ale zmniejszyć nośność; większa szerokość zęba może zwiększyć nośność, ale zwiększyć wagę i koszty produkcji. Dlatego projektanci muszą znaleźć optymalną równowagę między wydajnością, rozmiarem i kosztem.

Materiały i procesy obróbki cieplnej dla przekładni szybkoobrotowych
Materiały są kamieniem węgielnym wydajności przekładni o dużej prędkości. Przy ekstremalnie wysokich prędkościach i obciążeniach materiały przekładni muszą posiadać doskonałe wszechstronne właściwości, w tym wysoką wytrzymałość, wysoką wytrzymałość, wysoką odporność na zużycie i dobrą odporność na zmęczenie. Powszechnie stosowane materiały obejmują stale stopowe, takie jak 20CrMnTi i 20CrNiMo. Dodając pierwiastki stopowe, takie jak chrom, nikiel i molibden, stale te mogą znacznie poprawić ich hartowność i właściwości mechaniczne.

Samo wybranie materiałów wysokiej jakości nie wystarczy; obróbka cieplna jest kluczowym krokiem w nadaniu materiałowi „duszy”. Nawęglanie i hartowanie to powszechna metoda obróbki cieplnej stosowana w produkcji przekładni o dużej prędkości. Nawęglanie nadaje powierzchni przekładni wyjątkowo wysoką twardość i odporność na zużycie, zachowując jednocześnie doskonałą wytrzymałość wewnątrz, tworząc idealną strukturę „twarda na zewnątrz, wytrzymałe wnętrze”. Dzięki temu przekładnia jest w stanie wytrzymać znaczne obciążenia udarowe, a jednocześnie jest odporna na zużycie. Oprócz nawęglania w szybkoobrotowych przekładniach powszechnie stosuje się również techniki wzmacniania powierzchni, takie jak azotowanie i węgloazotowanie, w celu dalszego zwiększenia ich twardości powierzchni i odporności na korozję.

Kontrolowanie odkształceń po obróbce cieplnej jest głównym wyzwaniem w produkcji przekładni z dużą prędkością. Ze względu na naprężenia termiczne i naprężenia przemiany fazowej koła zębate ulegną niewielkim odkształceniom podczas procesu obróbki cieplnej, co może mieć wpływ na ich precyzję. Dlatego nowoczesne warsztaty obróbki cieplnej zazwyczaj wykorzystują zaawansowane technologie, takie jak obróbka cieplna próżniowa i obróbka cieplna w kontrolowanej atmosferze, w połączeniu z precyzyjnym osprzętem i kontrolą parametrów procesu, aby zminimalizować odkształcenia i zapewnić końcową dokładność geometryczną kół zębatych.

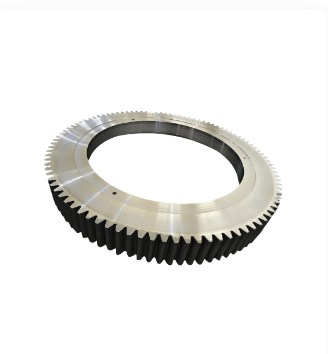

Szybka produkcja przekładni i precyzyjna kontrola
Proces produkcji szybkich przekładni zębatych jest ostatecznym dążeniem do precyzji. Od kucia półwyrobu po końcowe wykończenie, każdy etap wymaga ścisłej kontroli jakości. Najważniejszym etapem jest przede wszystkim obróbka profilu zęba, która zazwyczaj obejmuje takie metody, jak obwiedniowanie i kształtowanie. Aby osiągnąć wysoką precyzję, operacje wykańczające, takie jak struganie i szlifowanie, są zwykle wykonywane po obróbce zgrubnej.

Szlifowanie kół zębatych jest niezbędnym procesem wykańczającym w produkcji przekładni o dużej prędkości. Szlifierki o wysokiej precyzji mogą precyzyjnie korygować profile zębów, eliminować drobne zniekształcenia po obróbce cieplnej i osiągać wyjątkowo wysoką jakość wykończenia powierzchni. Postępy w technologii szlifowania kół zębatych, zwłaszcza szlifowania ślimakowego i profilowego, umożliwiły osiągnięcie niespotykanego dotąd poziomu precyzji produkcji kół zębatych.

Oprócz dokładności profilu zębów, kluczowe znaczenie ma także dynamiczne wyważenie kół zębatych. Przy dużych prędkościach nawet niewielkie niezrównoważenie mas może generować znaczne wibracje, co prowadzi do hałasu, zwiększonego zużycia, a nawet awarii systemu. Dlatego po wyprodukowaniu wszystkie przekładnie wysokoobrotowe przechodzą testy wyważania dynamicznego i odpowiedniego usuwania ciężaru lub przeciwwagi, aby zapewnić płynną pracę przy dużych prędkościach.

Zastosowania i przyszłe trendy w przekładniach dużych prędkości
Obszary zastosowań szybkich przekładni zębatych stale się rozszerza, odgrywając coraz ważniejszą rolę w napędzaniu modernizacji przemysłowych i postępu technologicznego. W przemyśle lotniczym stanowią one kluczowe elementy silników lotniczych i układów przeniesienia napędu helikopterów, bezpośrednio wpływające na osiągi i bezpieczeństwo statku powietrznego. W energetyce wiatrowej przekładnie są kluczowym ogniwem łączącym łopatki turbin z generatorami. Sprawność i niezawodność szybkich przekładni determinuje koszty wytwarzania energii i koszty operacyjne farmy wiatrowej. W układach przekładniowych pociągów dużych prędkości przekładnie wysokoobrotowe zapewniają płynną pracę i precyzyjne sterowanie przy ekstremalnie dużych prędkościach.

Szybkoobrotowe przekładnie są istotą współczesnego przemysłu, reprezentującą najwyższy poziom produkcji mechanicznej. Przy każdej szybkiej operacji po cichu napędzają postęp społeczeństwa ludzkiego. Dzięki ciągłym innowacjom technologicznym mamy powody wierzyć, że szybkie przekładnie będą nadal odgrywać kluczową rolę w przyszłym krajobrazie przemysłowym, rozpoczynając nową erę bardziej wydajnego i inteligentnego przemysłu.
