Poza prędkością: w jaki sposób koła zębate rewolucjonizują nowoczesne maszyny

I. Wprowadzenie

Nieustanne dążenie do wydajności i wydajności nowoczesnych maszyn przekroczyło granice projektowania inżynierii. Od ryku silnika odrzutowego do szumu turbiny elektrowni, zdolność do niezawodnego i wydajnego przesyłania energii przy stale rosnących prędkościach obrotowych jest najważniejsza. To zapotrzebowanie na szybkie przekładnie skrzyni biegów na czele innowacji mechanicznych. Nie są to tylko biegów, które szybko wirują; Są to skrupulatnie zaprojektowane komponenty zaprojektowane do skutecznego i niezawodnego działania w ekstremalnych warunkach, w których konwencjonalne projekty sprzętu szybko się nie powiedzie.

Szybkie przekładnie transmisyjne są kluczowymi czynnikami postępu technologicznego. Ułatwiają wyższą gęstość mocy, umożliwiając przesyłanie większej mocy przez mniejsze, lżejsze komponenty. To bezpośrednio przekłada się na lepszą wydajność w różnych branżach, w tym w lotach lotniczych, wytwarzaniu energii i wysokowydajnych sektorach motoryzacyjnych. Zmniejszając ogólny rozmiar i wagę maszyn, koła zębate przyczyniają się do bardziej kompaktowych, wydajnych i zwinnych systemów. Ten artykuł zagłębi się w podstawowe zasady, zawiłe względy projektowe, zaawansowane techniki produkcyjne, różnorodne zastosowania i ekscytujące przyszłe trendy kształtujące świat szybkich przekładni.

Ii. Podstawy przekładni biegów

A. Podstawowe zasady sprzętu

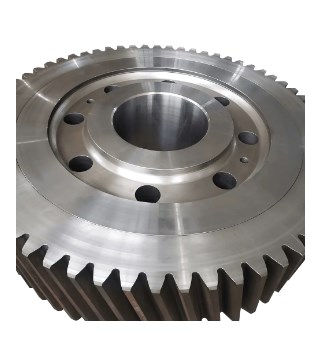

U ich rdzenia koła zębate znajdują się mechaniczne elementy z zębami, które łączą się w celu przenoszenia ruchu obrotowego i momentu obrotowego z jednego wału do drugiego. Zrozumienie podstawowej terminologii przekładni jest kluczowe: Koło skoku jest kołem teoretycznym, na którym przewracają się koła zębate bez poślizgu; . moduł definiuje rozmiar zębów przekładni; . kąt ciśnienia dyktuje kąt, pod którym siła jest przenoszona między zębami siatkowymi; i Kąt helisy (w przypadku sprężnicy) odnosi się do kąta zębów względem osi biegu. Podczas gdy istnieją różne typy biegów, spiralne biegi są stosowane głównie w aplikacjach o szybkiej prędkości ze względu na ich gładszą, cichą obsługę i wyższą pojemność przenoszenia obciążenia w porównaniu z przekładnią pobudzającą. . Współczynnik przekładni określa redukcję lub wzrost prędkości, podczas gdy Transmisja momentu obrotowego Zdolność definiuje ilość siły obrotowej, którą można przenieść.

B. Wyzwania przy dużych prędkościach

Przekładnie robocze przy wysokich prędkościach obrotowych wprowadza unikalny zestaw budzących grozę wyzwań:

1. Zwiększone obciążenia dynamiczne i wibracje: Wraz ze wzrostem prędkości nawet drobne niedoskonałości lub niewspółosiowości mogą prowadzić do znacznych sił dynamicznych, powodując nadmierne wibracje i hałas.
2. Generowanie ciepła i zarządzanie termicznie: Tarcie między zębami siatkowymi a ubijaniem oleju w skrzyni biegów generuje znaczne ciepło. Skuteczne zarządzanie termicznie ma kluczowe znaczenie dla zapobiegania degradacji materiałów i rozpadu smaru.
3. Redukcja hałasu: Działanie szybkie z natury powoduje więcej hałasu. Niezbędne jest projektowanie cichej eksploatacji, szczególnie w zastosowaniach takich jak Aerospace.
4. Wyzwania smarowania: Utrzymanie odpowiedniej folii smarowej między szybko poruszającymi się zębami staje się trudne. Problemy takie jak ubijanie oleju (gdzie sam olej generuje opór i ciepło) oraz zapewnienie wystarczającej grubości folii, aby zapobiec kontaktowi metalu do metal, są kluczowe.
5. Zmęczenie i zużycie materiału: Naprężenia cykliczne przy wysokich częstotliwościach znacznie zwiększają ryzyko zmęczenia materialnego. Główne są również zużycie powierzchni, wżery i zadrapanie.
6. Wymagania precyzyjne produkcyjne: Tolerancje na szybkie biegi są wyjątkowo ciasne. Wszelkie odchylenie może prowadzić do katastrofalnej awarii.

Iii. Względy projektowe dotyczące dużych biegów

Przezwyciężenie wyzwań związanych z szybką obsługą wymaga skrupulatnego projektu i inżynierii.

A. Optymalizacja geometrii przekładni

Optymalizacja geometrii przekładni jest najważniejsza dla gładkiej, wydajnej i trwałej operacji szybkiej:

• Modyfikacja profilu: Techniki takie jak Wskazówka I ulga korzeniowa są stosowane do profilu zęba, aby zapewnić gładsze zaangażowanie i wyłączenie, zmniejszając obciążenia uderzenia i hałas.
• Modyfikacja ołowiu: W przypadku spiralnych przekładni niewielkie modyfikacje kąta helisy wzdłuż długości zęba mogą kompensować ugięcia pod obciążeniem, zapewniając jednolity kontakt.
• Wybór kątów helisy: Optymalny kąt helisy dla spiralnych biegów równoważy rozkład obciążenia, ciągu osiowego i charakterystyki szumu.
• Optymalizacja kąta ciśnienia: Kąt ciśnienia wpływa na wytrzymałość zęba, naprężenia kontaktowe i hałas. Ważne jest staranne wybór.
• Analiza kontaktu zęba (TCA): Zaawansowane symulacje oprogramowania są wykorzystywane do analizy wzorców kontaktu między zębami siatkowymi, zapewniając jednolity rozkład obciążenia na flance zęba i zapobiegając zlokalizowanym stężeniu naprężeń.

B. Wybór materiału

Wybór materiału ma fundamentalne znaczenie dla wydajności i długowieczności sprzętu o dużej prędkości:

• Stale o wysokiej wytrzymałości: Specjalistyczne stale, takie jak Stale gaźne (np. AISI 9310, 8620) i stale azotowe są powszechnie stosowane ze względu na ich doskonałą wytrzymałość rdzenia i zdolność do osiągnięcia wysokiej twardości powierzchni.
• Techniki utwardzania powierzchni: Procesy takie jak gaźby (Wprowadzenie węgla na powierzchnię dla twardości), azotowanie (Wprowadzenie azotu dla twardości powierzchniowej i odporności na zużycie) i Hartowanie indukcyjne (zlokalizowane ogrzewanie i gaszenie) Stwórz twardą, odporną na zużycie obudowę przy jednoczesnym zachowaniu twardego, plastycznego rdzenia.
• Lekkie materiały: W przypadku zastosowań, w których waga jest krytyczna, takie jak lotniska, zaawansowane stopy lub nawet kompozyty są badane, choć przedstawiają własne wyzwania produkcyjne i wydajności.
• Rozważania: Kluczowe właściwości materiału dla dużych biegów obejmują wysoki Siła zmęczenia (Odporność na obciążenie cykliczne), doskonały odporność na zużycie , odpowiedni wytrzymałość (odporność na złamanie) i Stabilność termiczna (Utrzymanie właściwości w podwyższonych temperaturach).

C. Systemy smarowania

Skuteczne smarowanie jest siłą napędową szybkich biegów, zarządzania tarcia, ciepła i zużycia:

• Smarowanie mgły olejowej: Drobna mgła oleju jest skierowana na siatkę przekładni, odpowiednia dla lżejszych obciążeń i niższych prędkości w zakresie szybkiego.
• Smarowanie strumieniowe: Jets oleju pod wysokim ciśnieniem są dokładnie skierowane na zęby siatki, zapewniając bezpośrednie i skuteczne smarowanie i chłodzenie. Jest to powszechne w wymagających aplikacjach.
• Smarowanie sprayu oleju: Podobne do smarowania strumienia, ale z szerszym wzorem natryskowym.
• Wybór smaru: Wybór smaru ma kluczowe znaczenie, biorąc pod uwagę jego lepkość (odporność na przepływ), obecność specyficznych Dodatki (np. Anti-Wear, ekstremalne ciśnienie) i IT właściwości termiczne (Stabilność w wysokich temperaturach).
• Systemy filtracji i chłodzenia: Zintegrowane systemy są niezbędne do usuwania zanieczyszczeń z oleju i rozproszenia ciepła, utrzymując optymalną wydajność smaru.

D. Wybór łożyska

Łożyska obsługują obracające się wały i muszą wytrzymać duże prędkości i obciążenia:

• Łożyska hydrodynamiczne: Te łożyska opierają się na folii olejowej pod ciśnieniem, aby oddzielić wał od powierzchni łożyska, oferując doskonałą pojemność obciążenia i tłumienie z dużą prędkością.
• Łożyska elementu toczącego się: Zastosowane są duże, szybkie, szybkie typy (np. Łożyska kulowe kątowe, cylindryczne łożyska wałka), często z ceramicznymi kulkami w celu zmniejszenia tarcia i możliwości większej prędkości.
• Aktywne łożyska magnetyczne: W przypadku ekstremalnych prędkości, zerowej kontaktu i precyzyjnego pozycjonowania wału stosuje się aktywne łożyska magnetyczne, stosując siły elektromagnetyczne do lewitacji i kontrolowania wału.

E. Obudowa i sztywność systemu

Obudowa przekładni i ogólny system muszą być zaprojektowane dla maksymalnej sztywności, aby zapobiec niewspółosiowości i wibracji kontrolnej:

• Minimalizowanie ugięcia i niewspółosiowości: Sztywne wzory obudowy i precyzyjne obróbki zapewniają, że wały i koła zębate pozostają dokładnie wyrównane przy obciążeniach operacyjnych.
• Tłumienie wibracji i izolacja: Materiały i konstrukcje, które wchłaniają lub izolują wibracje, są włączone w celu zmniejszenia hałasu i zapobiegania rezonansowi.
• Zarządzanie rozszerzeniem termicznym: Gdy komponenty się nagrzewają, rozszerzają się. Projekt musi uwzględniać różnicowy rozszerzenie cieplne między biegami, wałami i obudową, aby utrzymać prześwity i wyrównanie.

Iv. Kontrola produkcji i jakości

Wydajność szybkich biegów zależy od bardzo wysokiej precyzyjnej produkcji i rygorystycznej kontroli jakości.

A. Precyzja obróbka

Osiągnięcie wymaganej dokładności obejmuje zaawansowane procesy obróbki:

• Sprzęt hobbing i kształtowanie: Początkowe zgruntowanie i półprzezroczenie zębów.
• Szlifowanie biegów: Krytyczny proces wykończenia, który usuwa niewielkie ilości materiału, aby osiągnąć precyzyjne profile zębów i wykończenia powierzchni. Obejmuje to szlifowanie form (używając koła szlifowania w kształcie profilu zęba) i Genatative Grinding (gdzie koło szlifierskie symuluje sprzęt godowy).
• Procesy nadpełniające: Techniki takie jak Honing I Uciekanie są używane do osiągnięcia wyjątkowo gładkich wykończeń powierzchniowych, zmniejszania tarcia i poprawy wzorów kontaktowych.

B. Procesy obróbki cieplnej

Po obróbce obróbce cieplne stosuje się w celu zwiększenia właściwości materiału:

• Gaźby: Proces termochemiczny, który rozpowszechnia węgiel na powierzchnię stali, a następnie wygaszanie i temperowanie, w celu stworzenia twardego, odpornego na zużycie obudowy.
• NITRIND: Proces o niższej temperaturze, który rozpowszechnia azot na powierzchnię stali, tworząc twarde azotki, które zwiększają twardość powierzchni, odporność na zużycie i wytrzymałość zmęczeniową przy minimalnym zniekształceniu.
• Hartowanie indukcyjne: Wykorzystuje indukcję elektromagnetyczną do szybkiego podgrzewania i gasowania określonych obszarów zębate, umożliwiając zlokalizowane stwardnienie.

C. Kontrola jakości i inspekcja

Rygorystyczna kontrola zapewnia, że każdy sprzęt spełnia wymagające specyfikacje:

• Metrologia sprzętu: Zaawansowane instrumenty takie jak Współrzędne maszyny pomiarowe (CMM) i oddane Testerzy z biegami są używane do precyzyjnego pomiaru geometrii zęba, ołowiu, profilu i biegania.
• Testy nieniszczące (NDT): Techniki takie jak Kontrola cząstek magnetycznych (w celu wykrycia pęknięć powierzchniowych) i Testy ultradźwiękowe (Aby wykryć wady wewnętrzne) są stosowane w celu zapewnienia integralności materiału bez uszkodzenia komponentu.
• Równoważenie obrotowych komponentów: Kolejki szybkie i powiązane z nimi wały muszą być dynamicznie zrównoważone, aby zminimalizować wibracje i zapewnić płynne działanie.

V. Zastosowania szybkich biegów skrzyni biegów

Szybkie przekładnie przekładni są niezbędne w szerokiej gamie branż, w których wydajność i wydajność są najważniejsze.

A. Aerospace

Przemysł lotniczy jest doskonałym przykładem tego, gdzie koła zębate są krytyczne:

• Silniki samolotów: W silnikach turbofan i turbośmior przekładnie są niezbędne do podłączenia turbiny o dużej prędkości z wolniejszym wentylatorem lub śmigłą, optymalizując wydajność.
• Transmisje helikoptera: Te złożone skrzynie biegów przenoszą moc z silnika na wirniki główne i ogonowe, wymagające wyjątkowej niezawodności i gęstości mocy.
• Pomocnicze jednostki mocy (APU): Małe silniki turbin gazowych na samolotach, które zapewniają energię do operacji początkowych i naziemnych, wykorzystują również szybkie przekładnia.

B. Generowanie energii

W sektorze energetycznym przekładnie te są niezbędne do przekształcania szybkiej energii obrotowej:

• Turbiny gazowe: Szybkie skrzynie biegów łączą turbiny gazowe z generatorami, zmniejszając wysoką prędkość obrotową turbiny do synchronicznej prędkości wymaganej przez siatkę elektryczną.
• Turbiny parowe: Podobnie jak turbiny gazowe, skrzynki biegów są używane w celu dopasowania prędkości turbiny do generatora.
• Skrzynia biegów turbiny wiatrowej: Podczas gdy główny wirnik działa przy niższych prędkościach, niektóre etapy w skrzyni biegów dużych turbin wiatrowych mogą obejmować szybką przekładnię.

C. Automotive

Wysoko wydajne i pojawiające się aplikacje motoryzacyjne coraz częściej opierają się na tych biegach:

• Pojazdy o wysokiej wydajności: W samochodach wyścigowych i supersamochodach wyspecjalizowane skrzynie biegów są zaprojektowane do obsługi ekstremalnych prędkości silnika i mocy wyjściowej.
• Pojazd elektryczny (EV) napędowy: Ponieważ silniki elektryczne często działają przy bardzo wysokich obrotach dla optymalnej wydajności, szybkie biegi redukcyjne są kluczowe dla dopasowania prędkości silnika do prędkości kół.

D. maszyny przemysłowe

Liczne zastosowania przemysłowe korzystają z wydajności i gęstości mocy dużych biegów:

• Sprężarki: Stosowane w różnych branżach (np. Ropa i gaz, HVAC) do prowadzenia szybkich sprężarki odśrodkowej.
• Lakierki: Kolejne biegi mogą napędzać specjalistyczne pompy do transferu płynów w procesach przemysłowych.
• Narzędzia maszynowe: Precyzyjne narzędzia maszynowe często zawierają szybkie skrzynie biegów wrzecionowych do szybkich operacji obróbki.
• Platformy testowe: W badaniach i rozwoju szybkie skrzynie biegów są podstawowymi elementami zestawów testowych zaprojektowanych do symulacji rzeczywistych warunków pracy dla różnych maszyn.

Vi. Przyszłe trendy i innowacje

Pole szybkich przekładni transmisyjnych jest stale ewoluujące, napędzane popytem na jeszcze większą wydajność, wydajność i niezawodność.

A. Materiały zaawansowane

Badania nowych materiałów obiecują dalsze przekroczenie granic:

• Biegi ceramiczne: Oferując wyjątkową twardość, odporność na zużycie i możliwości w wysokiej temperaturze, bada się zębate ceramiczne do ekstremalnych zastosowań, w których tradycyjne stali nie są krótkie.
• Zaawansowane kompozyty: Lekkie i wysokiej wytrzymałości kompozyty mogą zrewolucjonizować konstrukcję przekładni, szczególnie w przypadku zastosowań wrażliwych na wagę.
• Produkcja addytywna (drukowanie 3D): Ta technologia umożliwia tworzenie złożonych geometrii przekładni, które są niemożliwe przy tradycyjnej obróbce, potencjalnie pozwalając na zoptymalizowane struktury wewnętrzne i zintegrowane cechy.

B. Monitorowanie inteligentnych biegów/warunków

Integracja inteligencji z systemami przekładni jest znaczącą trendem:

• Zintegrowane czujniki: Osadzanie czujników bezpośrednio w biegi lub skrzynie biegów do monitorowania parametrów, takich jak temperatura, wibracje i odkształcenie w czasie rzeczywistym.
• Konserwacja predykcyjna i diagnostyka oparta na AI: Dane z tych czujników, w połączeniu ze sztuczną inteligencją i uczeniem maszynowym, mogą przewidzieć potencjalne awarie przed ich wystąpieniem, umożliwiając proaktywną konserwację i minimalizując przestoje.

C. Technologie redukcji hałasu i wibracji

Ciągłe wysiłki mają na celu sprawienie, aby szybsze i płynniejsze biegły:

• Aktywna kontrola hałasu: Używanie fal przeciwdziałających fazowym do anulowania szumu przekładni.
• Zaawansowane materiały tłumienia: Opracowanie nowych materiałów i konstrukcyjnych projektów, które skuteczniej absorbują i rozpraszają wibracje.

D. Hybrydowe i elektryczne układy napędowe

Przejście w kierunku elektryfikacji wpływa na konstrukcję przekładni:

• Optymalizacja dla charakterystyki silnika elektrycznego: Przekładnie są specjalnie zaprojektowane do interfejsu z unikalnymi charakterystykami silników elektrycznych, często wymagających wyższych prędkości wejściowych i różnych wskaźników redukcji.
• Integracja z elektroniką Power: Bliższa integracja między układami mechanicznymi a elektronicznymi jednostkami sterującymi w celu zoptymalizowanej wydajności i wydajności.

VII. Wniosek

Szybkie przekładnie przekładni reprezentują szczyt inżynierii mechanicznej, uosabiając precyzję, nauki materialne i zaawansowana produkcja. Są to kluczowe elementy, które umożliwiają wysoką gęstość, wydajność i wydajność wymagane przez nowoczesne maszyny w różnych branżach. Od łagodzenia dynamicznych obciążeń i zarządzania wyzwaniami termicznymi po wybór zaawansowanych materiałów i stosowanie bardzo precyzyjnych technik produkcyjnych-każdy aspekt ich projektowania i produkcji jest świadectwem doskonałości inżynierskiej.

Ponieważ branże nadal przekraczają granice prędkości i wydajności, rola dużych biegów będzie rosła. Dzięki ciągłym innowacjom w materiałach, integracji inteligentnych technologii do monitorowania stanów oraz adaptacji ewoluującego krajobrazu napędów hybrydowych i elektrycznych, pole dużych biegów przekładni jest przygotowane do dalszej ewolucji, napędzając następną generowanie maszyn o wysokiej wydajności.
